缩管机核心结构组成

一、缩管机基本定义

缩管机是一种常温冷加工管端成型设备，区别于传统高温加热缩管工艺，无需高温灼烧管材，依靠模具径向压力改变管材端口尺寸与形状，在不破坏管材金属结构、不降低管材强度的前提下，完成管端缩径、收口、台阶成型、锥度加工等工序。

设备可根据加工需求灵活更换模具，适配圆管、方管、椭圆管等异形管材加工，可加工直管缩口、锥形缩口、阶梯缩口等多种样式，加工后的管端尺寸精准、表面光滑、同心度高，无需二次打磨，完美满足管材插接、对接、密封、紧固装配需求，是现代管材精密加工、批量标准化生产的核心设备。

二、缩管机工作原理

市面主流缩管机均采用液压驱动+多瓣模具同步挤压冷成型原理，加工稳定、精度可控、废品率低，核心工作流程清晰：

1. 设备待机定位：设备通电启动，液压系统建立稳定压力，根据管材规格与加工需求，提前调试模具尺寸、挤压行程、缩管长度、保压时间；

2. 管材夹紧固定：人工或自动送料，将管材精准放置于模具中心位置，夹紧油缸自动锁紧管材，杜绝加工过程中管材偏移、晃动，保障同心度；

3. 模具挤压成型：主油缸推动多瓣式精密模具向前推进，对管材端口施加均匀径向压力，使管材金属产生可控塑性变形，管径逐步收缩至预设尺寸；

4. 保压定型复位：达到设定缩径尺寸后，设备短暂保压，消除管材回弹变形，保障成型稳定性，随后模具松开、设备复位，完成单次缩管加工；

5. 出料检测：取出加工完成管材，尺寸规整、无变形、无开裂，可直接用于装配对接，批量加工一致性极强。

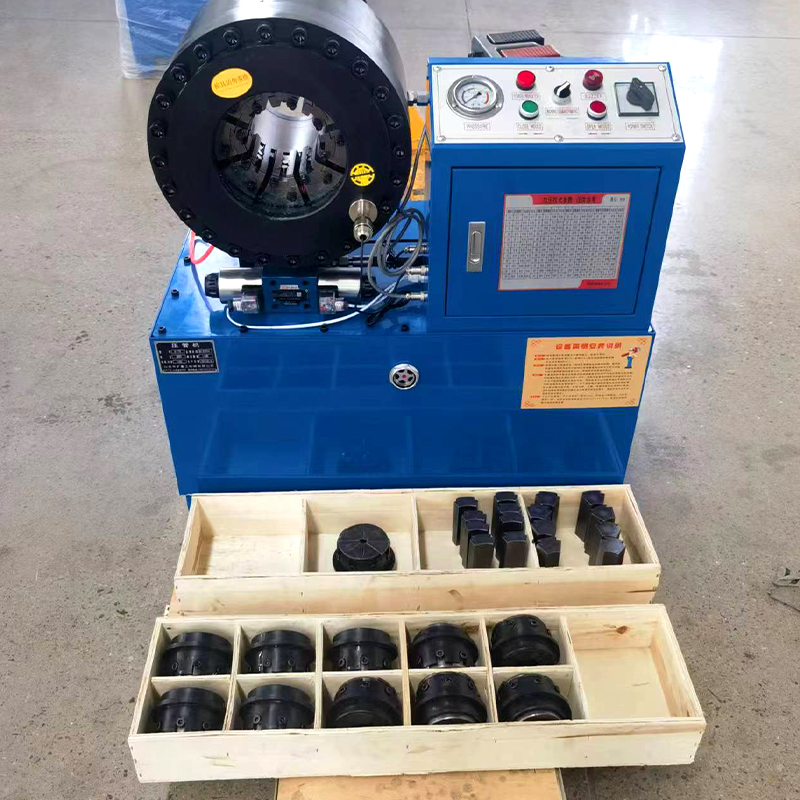

三、缩管机核心结构组成

全自动液压缩管机采用模块化一体结构，机身稳固、故障率低、拆装维修便捷，核心组成部件如下：

- 加厚机身机架：整体钢板焊接成型，刚性强、减震性好，长期高频加工不易变形，保障设备运行稳定性；

- 液压动力系统：由液压泵站、油缸、电磁阀、油路组成，提供稳定挤压动力，压力可调、运行平稳、噪音低，是设备核心动力单元；

- 精密成型模具：采用高硬度合金模具，耐磨抗压、不易磨损，可根据管材规格定制不同口径、锥度模具，适配多规格加工；

- 夹紧定位机构：自动夹紧装置，精准固定管材，杜绝加工偏移，保障管材缩口同心度与尺寸精度；

- 数控电控系统：触控显示屏+PLC智能控制，可预设加工参数、自动计数、调节行程与压力，支持手动、点动、自动三种作业模式；

- 防护与冷却系统：配备安全防护装置，防止加工飞溅，可选配冷却润滑系统，减少模具磨损，延长设备使用寿命。

四、缩管机主流分类及型号参数

缩管机可按驱动方式、自动化程度、加工管径分类，市面工程、五金加工常用型号参数标准化，适配不同加工工况，主流分类与参数如下：

1、按驱动方式分类

- 液压缩管机（主流款）：液压驱动、压力大、成型稳，适配厚壁管、大管径钢管、重型管材加工，精度高、无变形，通用性最强；

- 机械缩管机：电机机械传动驱动，速度快、压力小，仅适配薄壁小管径管材，适合简易轻型加工工况；

- 电动缩管机：小型便携款，体积小、操作简单，适配小批量、小型管材简易缩口加工。

2、按自动化程度分类

- 全自动缩管机：数控智能控制，自动送料、夹紧、缩管、复位，支持批量流水线加工，效率高、人工成本低，适合大厂量产；

- 半自动缩管机：人工上下料，设备自动成型，性价比高，适配中小型加工厂常规加工需求；

- 手动缩管机：小型简易设备，造价低、操作便捷，适合小作坊、零星加工、样品试制。
