矿用碎土机完整工作原理

一、碎土机产品定义

碎土机又称粉土机、泥土破碎机、煤矸石粉碎机，是矿山行业专用块状物料细碎设备，分为固定款、移动轮式带输送机型，核心采用锤击破碎原理，分为有筛底、无筛底两种结构，适配煤矿、金属矿山各类土料、矿料粉碎作业。

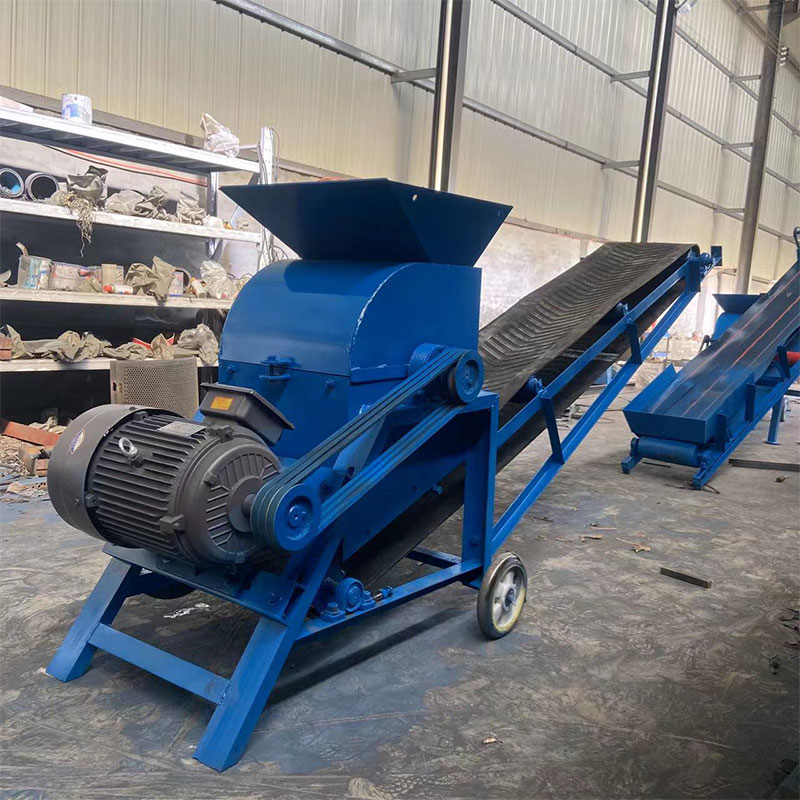

整机由进料料斗、锰钢锤头破碎腔、转子总成、驱动电机、移动行走轮、皮带输送上料机构组成，依靠高速旋转锰钢锤头冲击、击打、碾压大块物料，将结块泥土、煤矸石、风化岩、冻土、矿渣粉碎成均匀细料。

设备适配矿山井下巷道回填、露天矿路基施工、洗煤厂原煤预处理、砖厂制土、矿区绿化营养土加工，对比人工破碎、大型破碎站，体积小巧、移动灵活、投资成本低，是中小型矿山必备细碎设备。

二、矿用碎土机完整工作原理

1、上料输送：大块黏土、煤矸石、冻土通过配套皮带输送机自动送入顶部进料斗，无需人工扬料，降低井下作业劳动强度；

2、高速锤击破碎：电机带动主轴转子高速旋转，转子搭载多组 65 锰钢耐磨锤头，进入破碎腔的块状物料持续遭受锤头冲击、腔体反击板二次撞击，大块物料逐层粉碎；

3、粒度筛分出料

-无筛底款：湿黏土、高含水煤泥不堵机，直接出料，适合井下回填湿土；

-带筛底款：底部更换不同孔径筛网，自由控制出料粒度 2–20mm，满足路基、制砖、洗煤分级需求；

4、成品出料：粉碎合格细料从设备底部排出，可对接料仓、矿车、皮带转运，实现连续自动化作业。

三、碎土机核心结构组成

1、加厚进料料斗：整块钢板折弯成型，大容量不堵料，加装防飞溅挡板，井下作业防尘防扬尘；

2、耐磨破碎腔体：双层加厚钢板内衬高锰反击衬板，抗矿石、硬土冲击，不易变形开裂；

3、锰钢锤头转子总成：65 锰钢铸造锤头，耐磨抗冲击，模块化拆装，更换仅需半小时；动平衡转子，运行震动小、不易断轴；

4、驱动动力系统

-普通款：国标铜芯电机，省电耐用；

-煤矿井下款：MA 防爆电机，适配高瓦斯矿井，无电火花安全作业；

5、行走移动底座：实心万向橡胶轮，单人可推拉转运，井下顺槽、露天矿区灵活移位；

6、配套皮带输送机：可升降调节高度，自动上料，省去装载机、人工投料；

7、调节筛网组件：多规格孔径筛网可选，快速拆装，灵活调控成品土粒度。

四、矿用碎土机核心优势

1. 干湿料通用，湿黏土不堵腔

无筛底创新结构，针对井下淋水湿土、雨季结块黏土、含水煤泥不会糊堵破碎腔，解决传统粉碎机湿料卡死停机难题，井下连续 24 小时稳定作业。

2. 移动便携，矿山狭小场地适配

整机带万向移动轮，重量轻，顺槽、井下掘进面、露天临时工地可随意推拉移位，无需混凝土固定基础，转场无门槛，对比大型固定破碎站投资、占地成本降低 70%。

3. 锰钢耐磨配件，使用寿命长

锤头、衬板全部 65 锰钢热处理，抗煤矸石、硬冻土冲击，正常矿山工况使用 8–12 个月无需更换易损件，减少停产维修频次。

4. 自动化上料，节省矿山人工

配套升降皮带输送机自动送料，仅需 1 名工人值守，无需多人铲土投料，大幅降低矿山人工用工成本。

5. 粒度自由可调，一机多用

更换不同孔径筛网即可切换成品细度，同时满足井下回填、路基垫层、制砖原料、洗煤分级、矿区绿化土多种生产需求，不用多台设备。

6. 防爆定制，煤矿井下安全合规

可加装 MA 防爆电机，整机无外露电气火花部件，符合《煤矿安全规程》，高瓦斯、煤尘矿井巷道回填作业安检验收一次性通过。

7. 低震动低扬尘，矿区环保达标

转子动平衡处理，运行震动小；料斗加装防尘挡边，配合简易喷淋抑尘，满足矿山环保检查要求。
